直流无刷伺服电机直流无刷步进刹车电机
| 型号 | 步矩角 ( °) | 机身长度 (L) | 相电压 ( V) | 相电流(A) | 相电阻 ( Ω ) | 相电感(m H) | 静转矩 ( N m) | 引线数(NO) | 转动惯量 ( kg·cm²) | 重量( kg ) |
| 57H256-288-ZD | 1.8 | 56 | 2.8 | 0.8 | 1.2 | 1 | 8 | 0.28 | 0.7 | |
| 57H276-288-ZD | 1.8 | 76 | 2.8 | 1 | 1.8 | 1.8 | 8 | 0.44 | 1 | |
| 57H280-408-ZD | 1.8 | 80 | 4 | 0.7 | 1.8 | 2 | 8 | 0.48 | 1.1 |

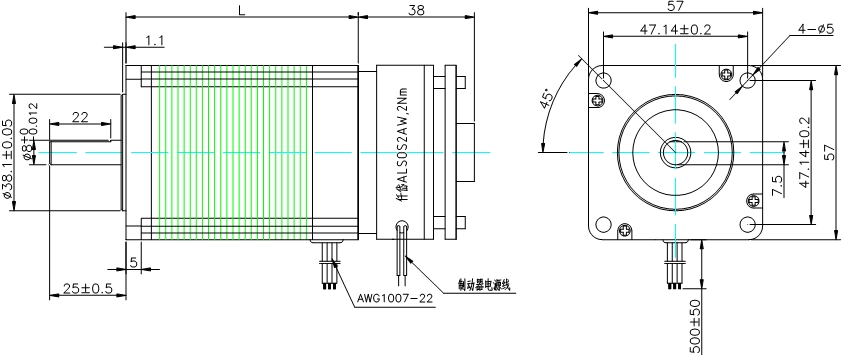

| 型号 | 轴径 | 键槽 |
| 57H256-288 | ￠8 | 平台0.8X15 |
| 57H276-288 | ￠8 | 平台0.8X15 |
| 57H280-408 | ￠8 | 平台0.8X15 |
8线电机接线方法
| 接线方法 | 相序 | 颜色 | 对应驱动器相序 |
| 串联接法 | A | 红 | A |
| C- | 黑 | A- | |
| B | 白 | B | |
| D- | 绿 | B- | |
| A-与C相连悬空 | 黄蓝相连悬空 | ||
| B-与D相连悬空 | 棕橙相连悬空 | ||
| 并联接法 | AC | 红蓝 | A |
| AC- | 黄黑 | A- | |
| BD | 白棕 | B | |
| BD- | 橙绿 | B- |
