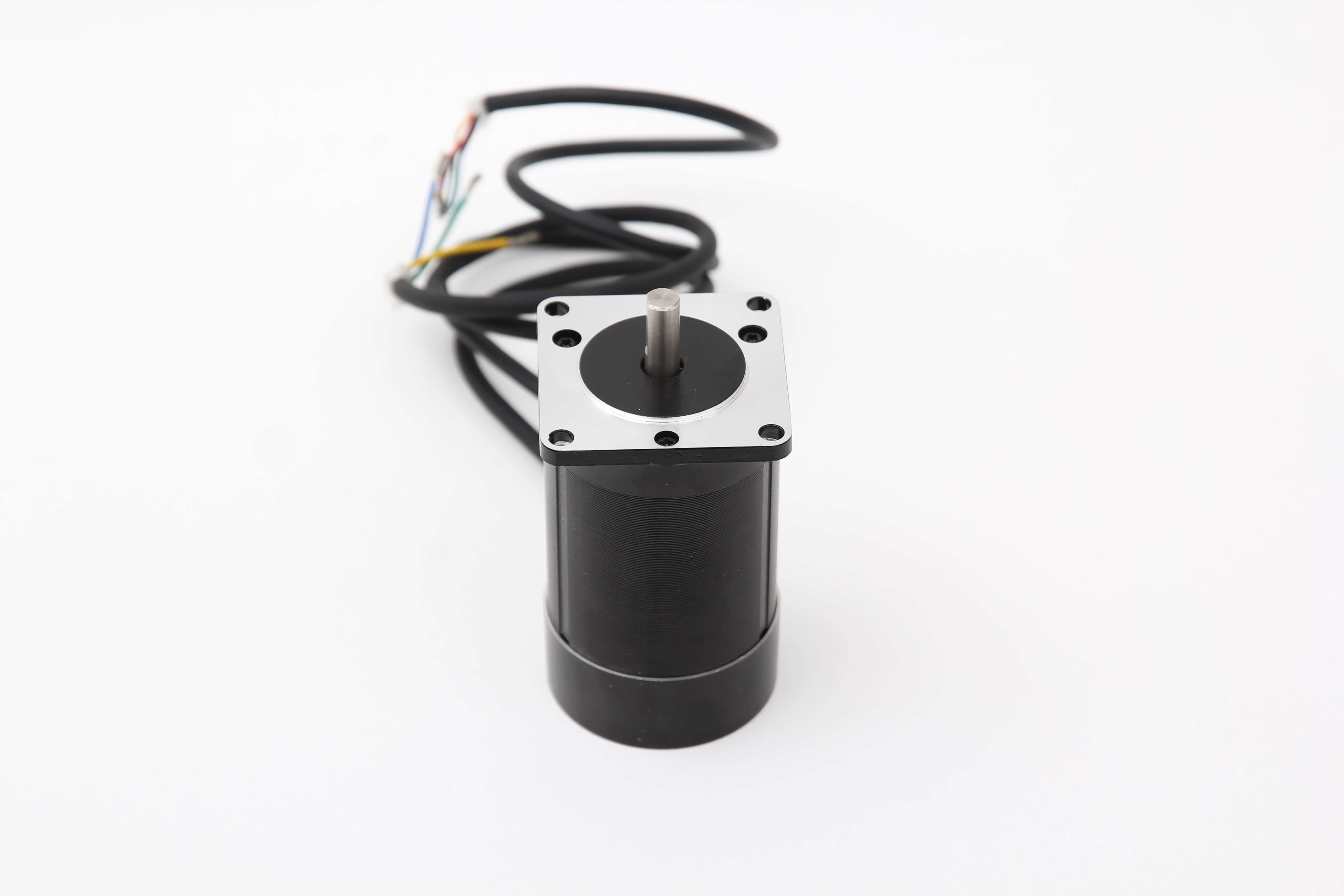

直流无刷伺服电机直流无刷步进刹车电机
| 绕组类型 | 星形 |
| 电角度 | 120℃ |
| 绝缘等级 | B |
| 使用环境温度 | -20℃~50℃ |
| 绝缘电阻 | 100MΩMin.500VC DC |
| 介电强度 | 700V AC 1 minute |
| 型号 | 86BL70-240-1000Z | 86BL70-440-1000Z | 86BL110-440-1000Z | 86BL125-440-1000Z |
| 极数 | 8 | |||
| 相数 | 3 | |||
| 额定电压 VDC | 24 | 48 | 48 | 48 |
| 额定转速 RPM | 3000 | |||
| 额定扭矩 N-m | 0.8 | 0.8 | 1.6 | 2.4 |
| 额定电流 Amps | 14 | 7 | 14 | 21 |
| 输出功率 Watts | 250 | 250 | 500 | 750 |
| 峰值扭矩 N-m | 2.4 | 2.4 | 4.8 | 7.2 |
| 峰值电流 Amps | 42 | 21 | 42 | 63 |
| 力矩常数 N-m/A | 0.06 | 0.115 | 0.115 | 0.115 |
| 反电势常数 V/kRPM | 4.2 | 8.2 | 8.2 | 8.2 |
| 转动惯量 g·cm² | 0.8 | 0.8 | 1.6 | 2.4 |
| 电机长度 mm | 98 | 98 | 125 | 152 |
| 重量 kg | 1.85 | 1.85 | 2.6 | 4 |
| 编码器 | 1000P/R(2500P/R可选) | |||
警戒:峰值力矩仅作为参数参考,接近或在此条件下长期使用,将导致电机损坏Caution 1: Peak (Stall) Torque is provided for the purpose of performance calculations only. Operate near, or at, a stalled condition will result in motor damaged.注意:以上仅为代表产品,电压，功率、转速可根据客户要求制作Note: We can also manufacture products according to customer's requirements.
电机接线顺序
| 编码器接线 | 电机接线 | ||||||||||||||||
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 1 | 2 | 3 |
| 颜色 | 红 | 黑 | 黄 | 黄黑 | 绿 | 绿黑 | 蓝 | 蓝黑 | 棕 | 棕黑 | 灰 | 灰黑 | 白 | 白黑 | 黄 | 绿 | 蓝 |
| 相序 | +5V | GND | U+ | U- | V+ | V- | W+ | W- | A+ | A- | B+ | B- | Z+ | Z- | U | V | W |
反电势相序图
编码器技术规格
产品选型
