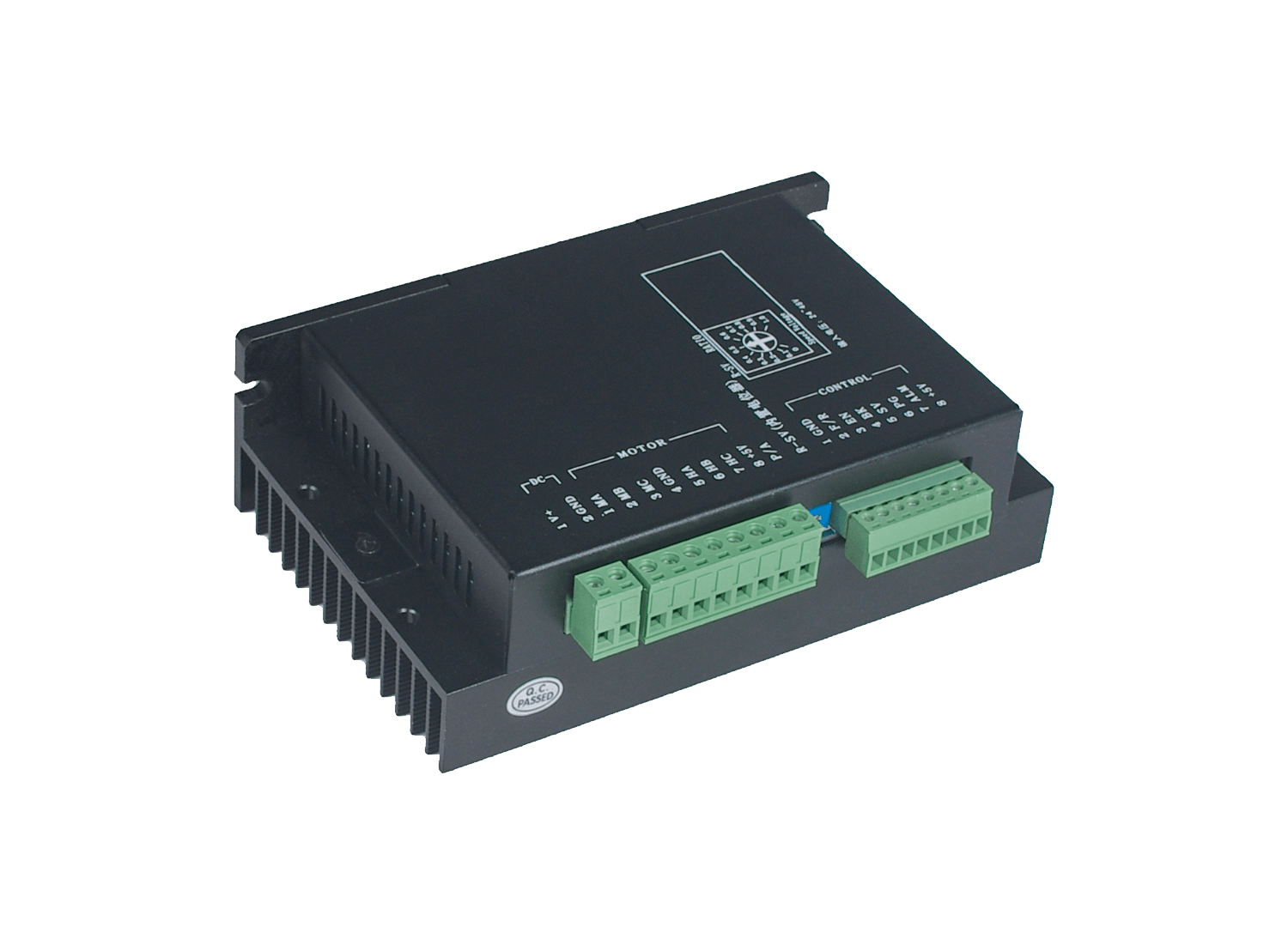

一、概述
本控制驱动器为闭环速度型控制器，采用最新型IGBT和MOS功率器，利用直流无刷电机的霍尔信号进行倍频后进行闭环速度控制，控制环节设有PID速度调节器，系统控制稳定可靠，尤其是在低速下总能达到最大转矩，速度控制范围150~10000rpm。
二、特点
1、 PID速度、电流双环调节器
2、 高性能低价格
3、 20KHZ 斩波频率
4、 电气刹车功能，使电机反应迅速
5、 过载倍数大于2，在低速下转矩总能达到最大
6、 具有过压、欠压、过流、过温、霍尔信号非法等故障报警功能
7、 兼容无霍尔方式驱动,即可做无刷无霍尔驱动器单独使用
三、电气指标
标准输入电压：24VDC~48VDC，最低电压12VDC，最大电压70VDC。
最大输入过载保护电流：30A
连续输出最大电流：15A
加速时间常数 出厂值：0.2秒
电机堵转保护时间5秒，其他可定制
四、端子接口说明
1、电源输入端
| 引角序号 | 引角名 | 中文定义 |
| 1 | V+ | 直流+24~48VDC输入 |
| 2 | GND | GND输入 |
2、电机输入端
| 引角序号 | 引角名 | 中文定义 |
| 1 | MA | 电机A相 |
| 2 | MB | 电机B相 |
| 3 | MC | 电机C相 |
| 4 | GND | 地线 |
| 5 | HA | 霍尔信号A相输入端 |
| 6 | HB | 霍尔信号B相输入端 |
| 7 | HC | 霍尔信号C相输入端 |
| 8 | +5V | 霍尔信号的电源线 |
3、控制信号部分
GND：信号地
F/R：正、反转控制，接GND反转，不接正转，正反转切换时，应先关断EN
EN：使能控制：EN接地，电机转（联机状态），EN不接，电机不转（脱机状态）
BK：刹车控制：当不接地正常工作，当接地时，电机电气刹车，当负载惯量较大时，应采用脉宽信号方式，通过调整脉宽幅值来控制刹车效果。
SV 模拟电压输入端：可以衰减从0~100%，当外部速度指令接0~5V时，通过此端口可以调速试机
PG：电机速度脉冲输出：当极对数为P时，每转输出P个脉冲（OC门输入）
ALM：报警输出：当电路处于报警状态时，输出低电平（OC门输出）
+5V：调速电压输出，可用电位器在SV和GND形成连续可调
内置电位器：调节电机速度增益,可以从0~100%范围内调速。

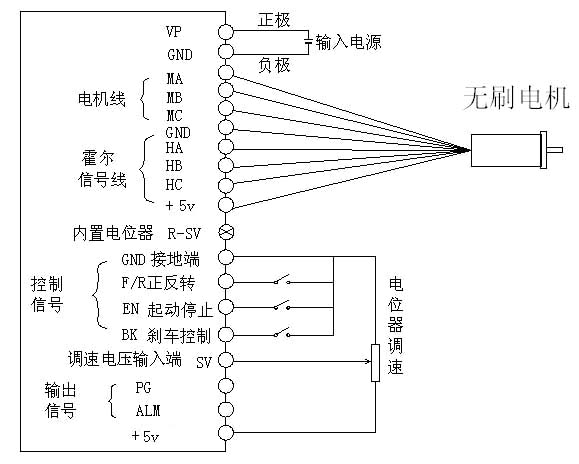

驱动器与无刷电机接线图
4.机械安装：
五、功能与使用
调速方式
本驱动器提供以下两种调速方式用户可任选一种：
内部电位器调速: 逆时针旋转驱动器面板上的电位器电机转速减小，顺时针则转速增大。用户使用外部输入调速时必须将电位器设于最小状态。
外部输入调速将外接电位器的两个固定端分别接于驱动器的GND和+5v一端，将调节端接于SV端即可使用外接电位器(5K~100K)调速,也可以通过其它的控制单元(如PLC、单片机等）输入模拟电压到SV端实现调速（相对于GND）,SV端口的接受范围为DC OV~+5V，对应电机转速为0~额定转速。
也可使用外部数字信号调速：在SV 与GND 之间可以施加幅值为5V，频率为 1KHz~2KHz 的脉宽数字信号（PWM）进行调速，电机转速受其占空比线性调节。这时可以通过调整 R-SV 电位器对SV 数字信号幅值进行0~1.0 比率 衰减处理，一般将 R-SV 调到1.0，对SV 输入数字信号不做衰减处理。
电机运行/停止控制（EN）
通过控制端子EN相对于GND的通、断可以控制电机的运行和停止。当端子断开时电机运行反之电机停止。使用运行／停止端控制电机停止时，电机为自然停车，其运动规律与负载惯性有关。
电机正/反转控制（F/R)
通过控制端子F/R与端子GND的通、断可以控制电机的运转方向。当F/R与端子GND不接通时，电机顺时针运行（面对电机轴），反之则电机逆时针方向运转；为避免驱动器的损坏在改变电机转向时，应先使电机停止运动后，再操作改变转向，避免在电机运行中进行运转方向操作。
制动停机(BREAK)
通过控制端子BK扮与端子GND的通、断可以控制电机的制动停机。当控制端子BK与端子GND断开时，电机运行，接通时电机快速制动停止，制动停机比自然停机快，具体停机时间与用户系统的负载惯量有关。因制动停机对电气和机械均有冲击，如无特殊停机要求应采用自然停机。
电机转速信号输出(PG)
速度脉冲输出，该端口为OC 输出(30V/10mA max)，要得到信号应与电源之间接 3KΩ~10KΩ上拉电阻。该端将输出频率与电机转速成正比的固定脉 宽 (50uS)负脉冲串，电机每转的输出脉冲个数为3 x N, N 为电机的极数。例：2对极即四极电机每转6个脉冲．当电机转速为500转／分时端子PG的输出脉冲为3000个。
报警输出
驱动器报警输出，该端口为OC 输出(30V/10mA max)。要得到信号应与电源之间接 3KΩ~10KΩ上拉电阻。报警时该端与GND 导通（低电平），同时驱动器自行停止工作处于报警状态。
驱动器故障
驱动器内部出现过压或过流时驱动器进入保护状态，驱动器会自动停止工作，电机停止，驱动器上的蓝灯为闪砾，只要将使能端重新复位（即EN与GND断开）或是断电，驱动器才能解除报警。发生此故障请检查电机接线。
六、驱动器使用步骤
1、正确接好电机线，霍尔线及电源线。错误的接线会导致电机和驱动器损坏。
2、使用内置电位器调速时，将EN接GND信号地，SV端口接+5V，用内置电位器R-SV调速。
3、如使用外置电位器调速时，将R-SV调到1.0的位置，同时将EN接地，将外置电位器动点（中间接口）接驱动器SV端口，另两个接GND及+5V端口。
4、通电运行，此时电机处于闭环最高速状态，调整衰减电位器至所需要转速。
