直流无刷伺服电机直流无刷步进刹车电机

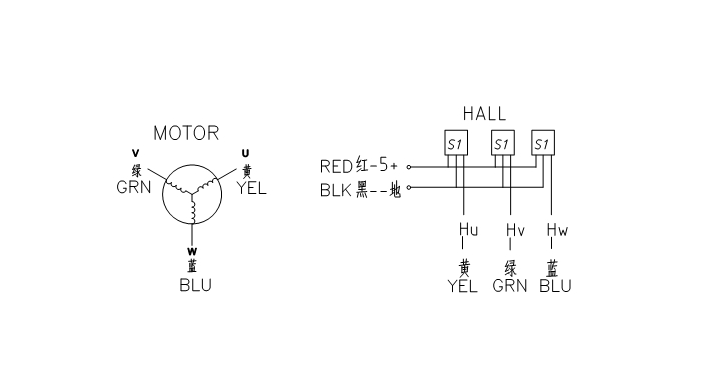

| 绕组类型 | 星形 |
| 电角度 | 120℃ |
| 绝缘等级 | B |
| 使用环境温度 | -20℃~50℃ |
| 绝缘电阻 | 100MΩMin.500VC DC |
| 介电强度 | 700V AC 1 minute |
| 型号 | 60BL50-240-57XG | 60BL70-240-57XG | 60BL90-440-57XG | 60BL110-440-57XG | 60BL110-640-57XG |
| 极数 | 8 | ||||
| 相数 | 3 | ||||
| 额定电压 VDC | 24 | 24 | 48 | 48 | 310 |
| 额定转速 RPM | 3000 | ||||
| 额定扭矩 N-m | 0.32 | 0.64 | 0.96 | 1.28 | 1.28 |
| 额定电流 Amps | 5.5 | 11 | 8.3 | 11 | 1.7 |
| 输出功率 Watts | 100 | 200 | 300 | 400 | 400 |
| 峰值扭矩 N-m | 1 | 1.92 | 2.88 | 3.84 | 3.84 |
| 峰值电流 Amps | 16.5 | 33 | 33 | 33 | 5.1 |
| 力矩常数 N-m/A | 0.06 | 0.06 | 0.09 | 0.12 | 0.76 |
| 反电势常数 V/kRPM | 4.2 | 4.2 | 6.4 | 8.4 | 55 |
| 转动惯量 g·cm² | 0.24 | 0.48 | 0.72 | 0.96 | 0.96 |
| 电机长度 mm | 78 | 99 | 120 | 141 | 141 |
| 重量 kg | 0.85 | 1.25 | 1.65 | 2.05 | 2.05 |
| 减速箱比速 | 一级1:3.6 1:4.25 1:5.33 二级1:12.9 1:18 1:22.6三级1:76.7 1:96.2 1:151.4 | ||||

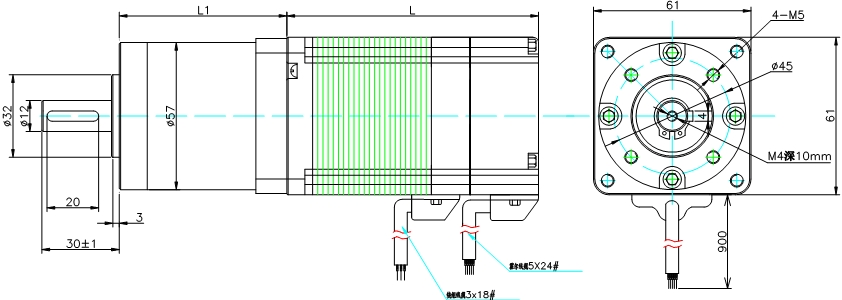

| 减速箱长度（L1）） mm | 一级49mm二级63.5mm三级77mm | ||||
| 减速箱重量 kg | 一级0.5kg二级0.8kg三级1.1kg | ||||
警戒:峰值力矩仅作为参数参考,接近或在此条件下长期使用,将导致电机损坏Caution 1: Peak (Stall) Torque is provided for the purpose of performance calculations only. Operate near, or at, a stalled condition will result in motor damaged.
注意:以上仅为代表产品,电压，功率、转速可根据客户要求制作Note: We can also manufacture products according to customer's requirements.
